Cómo limpiar las ópticas del cabezal de corte
de un láser de fibra

Guía paso a paso

Este documento recopila el texto completo del artículo y las imágenes relacionadas de Laser Iberic para facilitar su uso offline.

Introducción

La limpieza de la óptica del cabezal de corte determina en gran medida la calidad del corte en láser de fibra. Entre los problemas más habituales que puede provocar una óptica sucia están la baja calidad del haz, la pérdida de energía y una menor eficiencia de corte. El polvo, las salpicaduras y otros contaminantes que se acumulan en las lentes y espejos del cabezal pueden dispersar o absorber el haz láser, generando cortes irregulares, bordes rugosos y, en ocasiones, incapacidad para cortar correctamente el material.

Una limpieza óptica regular garantiza el enfoque correcto del haz láser, optimizando la potencia de corte y elevando la calidad general de las piezas producidas. Además de ahorrar tiempo y recursos, también incrementa la vida útil del sistema láser y del cabezal de corte en su conjunto.

Herramientas necesarias

• Paños sin pelusa: necesarios para limpiar la óptica sin dejar fibras o residuos que puedan volver a contaminar las lentes. Busque paños diseñados específicamente para limpieza óptica.

• Alcohol isopropílico: ideal para eliminar grasa, aceite y otros contaminantes. Use alcohol isopropílico de alta pureza (99,5% o superior). No deja residuo y se evapora rápido.

• Aire comprimido: aunque debe utilizarse con cuidado, ayuda a retirar suavemente partículas de polvo sueltas antes de pasar el paño. Verifique que la fuente de aire esté limpia y libre de humedad.

• Guantes antiestáticos: ayudan a evitar la acumulación de carga estática al manipular componentes ópticos, reduciendo la atracción de polvo y el riesgo de dañar superficies ópticas delicadas.

• Microscopio: para examinar la óptica en busca de contaminación. Idealmente con aumentos de 20x o superiores. Permite detectar partículas muy pequeñas y microarañazos que no se ven a simple vista.

Paso 1: Retirar la boquilla y la lente protectora

Para evitar riesgos de seguridad, apague siempre el láser y desconecte la alimentación antes de iniciar el proceso de limpieza. Póngase los guantes antiestáticos para proteger los componentes ópticos frente a daños por electricidad estática y huellas. Retire con cuidado la boquilla del cabezal de corte con las herramientas adecuadas (normalmente una llave o una herramienta de extracción específica). Para evitar que se contamine o se dañe, deje la boquilla en un lugar limpio y seguro.

A continuación, retire la lente protectora. Algunas lentes protectoras se fijan mediante un sistema de encaje o magnético; otras se mantienen en su sitio con tornillos. Para extraer la lente de forma suave y segura en su modelo de cabezal, siga las indicaciones del fabricante. Una vez retirada, manipúlela con mucha delicadeza: es una pieza frágil. Evite tocar la superficie con los dedos, ya que la grasa de la piel puede dejar marcas y atraer polvo.

Paso 2: Inspeccionar en busca de contaminación

Coloque la lente retirada bajo el microscopio. Busque con atención cualquier indicio de salpicaduras, polvo o arañazos. Las salpicaduras del proceso de corte suelen verse como depósitos de forma irregular; las partículas de polvo aparecen como pequeños puntos negros. Si existen arañazos, se verán como líneas finas en la superficie. Si detecta zonas oscuras, es una señal inequívoca de contaminación.

Conviene recalcar que incluso un nivel mínimo de contaminación puede influir de forma considerable en el rendimiento del haz láser. Si la contaminación es seria y hay arañazos profundos que no se pueden corregir, puede ser necesario limpiar la lente varias veces o incluso sustituirla.

Paso 3: Limpiar la lente

Humedezca un paño sin pelusa con alcohol isopropílico al 99,5%. Asegúrese de no empaparlo en exceso, ya que el alcohol sobrante podría gotear y dañar otros componentes. Sujete la lente con firmeza pero con suavidad (con guantes) y limpie en espiral desde el centro hacia el borde. Este patrón ayuda a evitar que la suciedad vuelva a arrastrarse sobre la superficie de la lente.

Evite los movimientos circulares para reducir la aparición de vetas. Bajo el microscopio, revise la lente después de cada pasada para confirmar que la contaminación se ha eliminado. Si quedan partículas o marcas, utilice una zona limpia del paño o un paño nuevo y repita. Sea paciente y meticuloso: el mejor rendimiento de corte depende de una lente realmente limpia.

Paso 4: Reensamblar y probar

Cuando la lente esté limpia, vuelva a instalarla con cuidado en el cabezal de corte. Colocar correctamente la lente protectora ayuda a garantizar que quede bien asentada. Si hay tornillos u otros mecanismos de fijación, apriételos con cuidado, sin excederse: un apriete excesivo puede romper la lente. Vuelva a montar la boquilla en el cabezal de corte y asegúrese de que queda firmemente fijada.

Después del reensamblaje, realice una prueba. Haga un corte de prueba sobre una chapa de acero fina o un material similar y evalúe la calidad del corte. Bordes limpios y suaves suelen indicar que la limpieza ha sido correcta. Por el contrario, bordes dentados o cortes desiguales pueden indicar que queda suciedad residual en la óptica o que la alineación del haz se ha alterado. En ese caso, puede ser necesario repetir la limpieza o comprobar la alineación con los instrumentos y técnicas adecuados.

Errores comunes

• Usar materiales abrasivos: uno de los errores más frecuentes es limpiar la óptica con materiales abrasivos. Paños o herramientas abrasivas pueden rayar la superficie sensible de las lentes y espejos, degradando la calidad del haz láser. Utilice siempre paños sin pelusa y no abrasivos, diseñados para limpieza óptica.

• Saltarse la inspección: ignorar la fase de inspección puede hacer que pasen desapercibidos daños o contaminación. Partículas muy pequeñas o microarañazos pueden afectar al rendimiento del corte aunque la lente parezca limpia a simple vista. El método de limpieza depende de forma crítica de una inspección al microscopio.

• Usar aire comprimido de forma incorrecta: como se ha indicado, si se utiliza mal, el aire comprimido cerca de la óptica abierta puede ser arriesgado. Soplar directamente puede empujar residuos hacia zonas sensibles y causar problemas adicionales. Si usa aire comprimido, asegúrese de que sea a baja presión y sople desde una distancia segura y con un ángulo que no fuerce la suciedad hacia la óptica.

¿Con qué frecuencia debo limpiar las ópticas del cabezal de corte de un láser de fibra?

Una de las tareas de mantenimiento más importantes (y que impacta directamente en el rendimiento y la calidad de corte) es la limpieza de la óptica del cabezal de corte de un láser de fibra. Aunque varios factores influyen en la frecuencia recomendada, una regla básica es limpiar las lentes al menos una vez al mes. A continuación se detallan los factores que afectan a esta frecuencia:

Volumen e intensidad de corte

• Producción de alto volumen: la óptica de su cortadora láser de fibra es más propensa a acumular polvo, salpicaduras y residuos si trabaja de forma continua durante muchas horas al día y corta grandes volúmenes de material. En estas circunstancias, puede ser necesario limpiar las lentes cada una o dos semanas.

• Uso bajo o esporádico: si la cortadora se utiliza con menor frecuencia, por ejemplo para prototipado o series cortas, una limpieza mensual suele ser suficiente.

Tipo de materiales cortados

• Materiales reflectantes o muy reactivos: al cortar materiales como cobre, aluminio o metales muy reactivos, las salpicaduras y la luz reflejada pueden dañar la óptica con mayor facilidad. En este caso, puede ser necesaria una limpieza semanal o incluso más frecuente.

• Materiales estándar: para materiales comunes como acero al carbono o acero inoxidable, normalmente basta con una limpieza mensual.

Condiciones ambientales

• Entornos con polvo o sucios: la óptica acumulará polvo más rápido si la cortadora láser está en un taller polvoriento o en un entorno con alta concentración de partículas. En estas situaciones se recomienda limpiar cada una o dos semanas.

• Entornos limpios y bien ventilados: la óptica puede mantenerse limpia durante más tiempo en un entorno ordenado y bien ventilado. Aun así, conviene comprobar de forma rutinaria si hay señales de contaminación, incluso si la limpieza mensual es suficiente.

Ilustración (del artículo original):

Además de seguir una rutina constante de limpieza, conviene estar atento a indicadores que señalen la necesidad de limpiar la óptica. Estos indicadores incluyen un aumento de la potencia necesaria para cortar y una bajada de la calidad de corte (bordes rugosos, rebabas o profundidades de corte irregulares). Si observa cualquiera de estos problemas, limpie la óptica de inmediato, independientemente de cuándo se realizó la última limpieza.

Se recomienda programar una limpieza mensual de la óptica del cabezal de corte para mantener la precisión de corte y evitar pérdidas de potencia en su máquina de láser de fibra. La limpieza regular no solo mejora la calidad del corte, sino que también prolonga la vida útil de los componentes ópticos.

Mantén tus operaciones funcionando sin sobresaltos con Laser Iberic

Como líder de confianza en repuestos y consumibles para cortadoras láser desde hace más de 20 años, Laser Iberic ofrece recambios originales 100% genuinos con envío en 3 días desde almacenes globales. En colaboración con RAYCUS, BOCHU, MAX, WSX y más de 30 marcas líderes, Laser Iberic garantiza compatibilidad, calidad y soluciones rápidas para cada reparación.

Tanto si está en EE. UU., Alemania, Italia, Turquía, Brasil o cualquier otro país, sus equipos de servicio localizados ofrecen mantenimiento in situ o diagnóstico remoto 24/7.

¿Necesita soporte urgente? Contacte con los equipos locales o programe una consulta online.

Compra repuestos fiables hoy → | Consigue ayuda experta →

Conclusión

Para mantener la precisión de corte y evitar pérdidas de potencia en su máquina de láser de fibra, se recomienda programar una limpieza mensual de la óptica del cabezal de corte. La limpieza regular no solo mejora la calidad de los cortes, sino que también amplía la vida útil de los componentes ópticos.

Siguiendo la guía paso a paso descrita en este documento y evitando los errores habituales, puede asegurarse de que el cabezal de corte de su láser de fibra se mantenga siempre en condiciones óptimas, listo para ofrecer cortes de alta calidad con la máxima eficiencia.

Puede que necesites estos productos

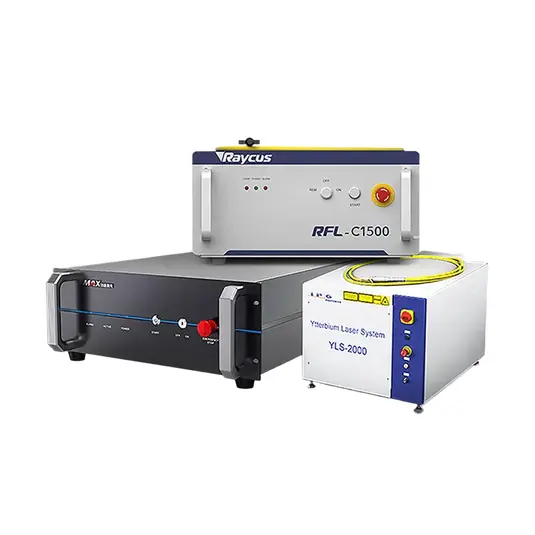

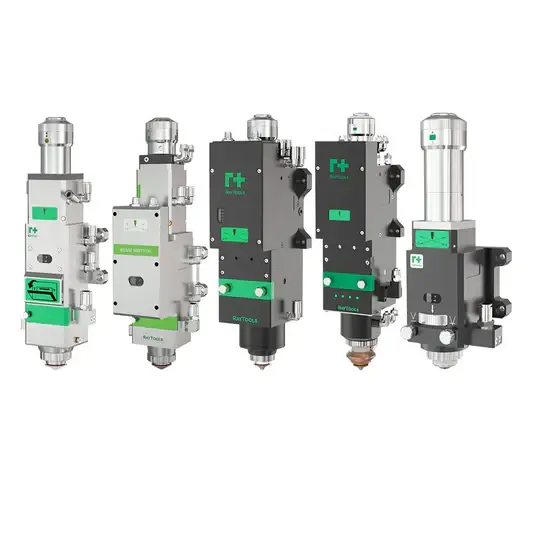

Fuente láser	Cabezal de corte

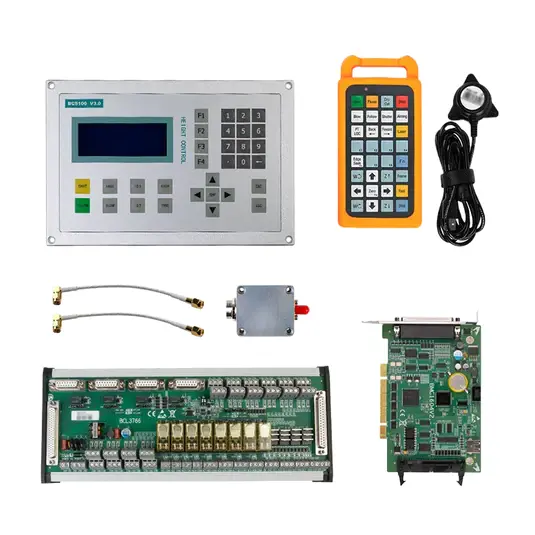

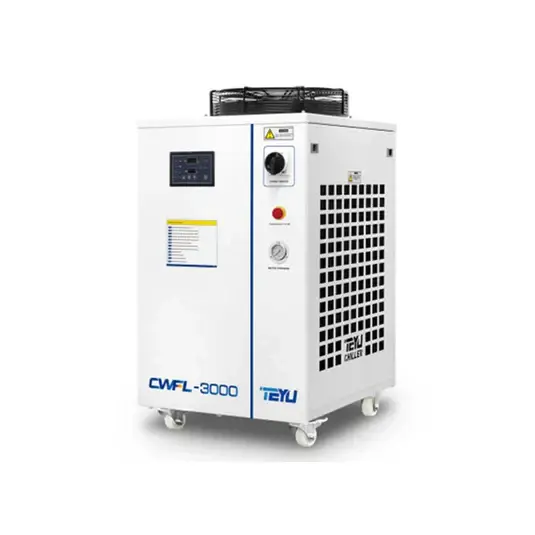

Sistema de control de fibra	Chiller láser

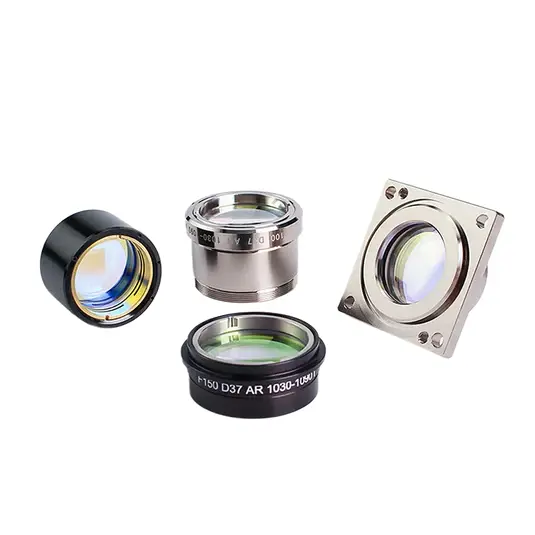

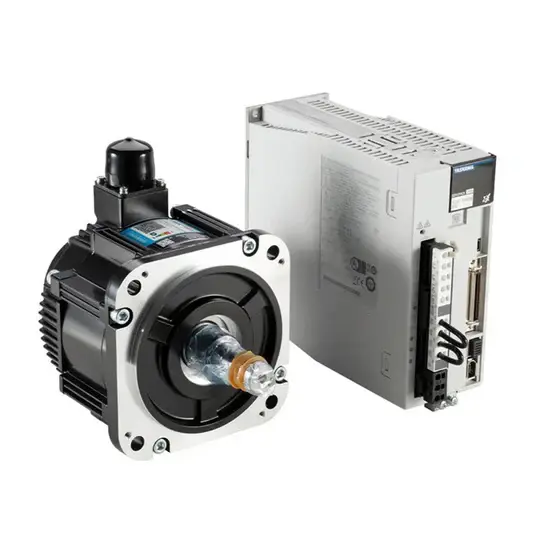

Servomotor y servo-drive	Lentes colimadoras y de enfoque

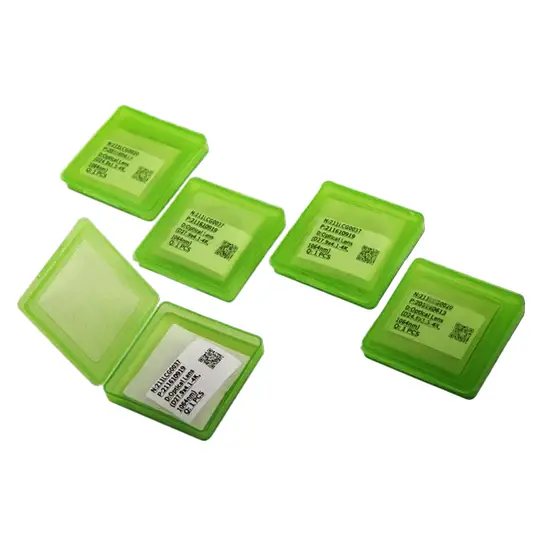

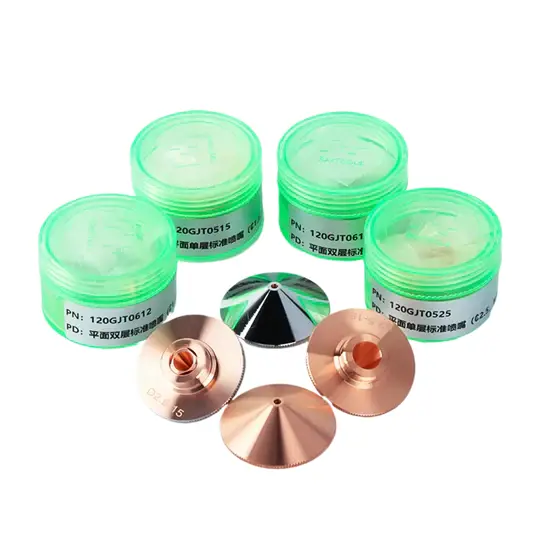

Boquilla láser	Ventanas protectoras

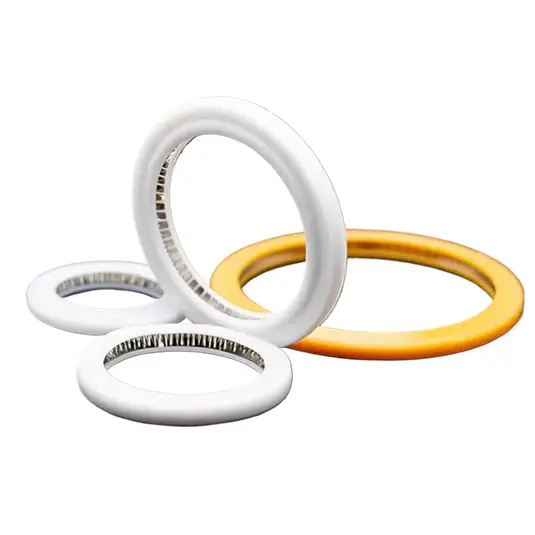

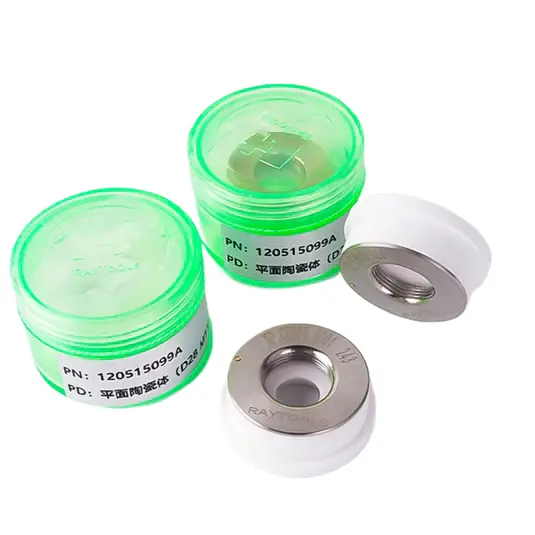

Cerámica láser	Anillo de sellado
